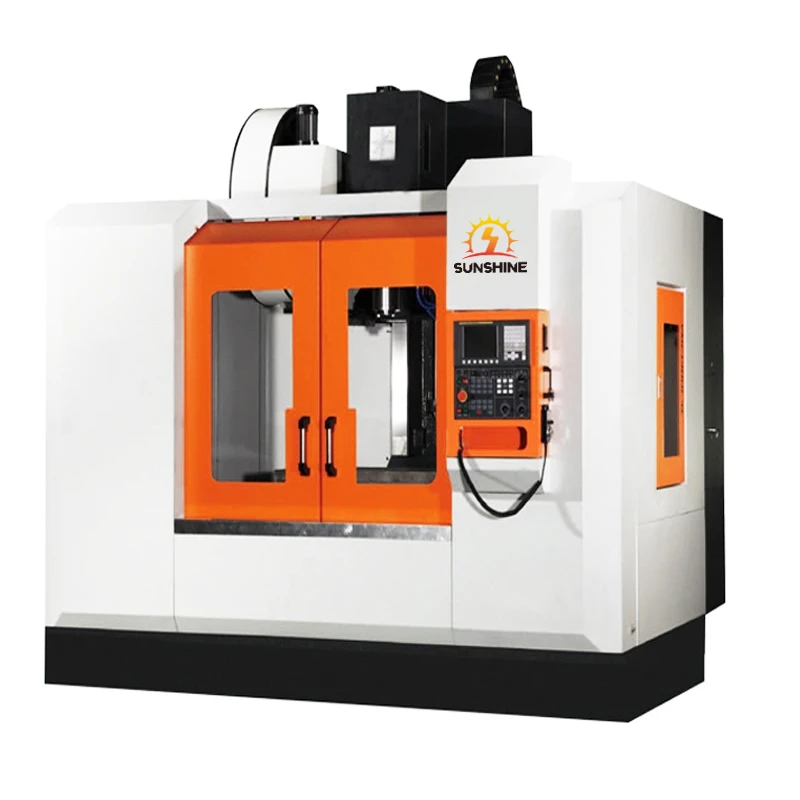

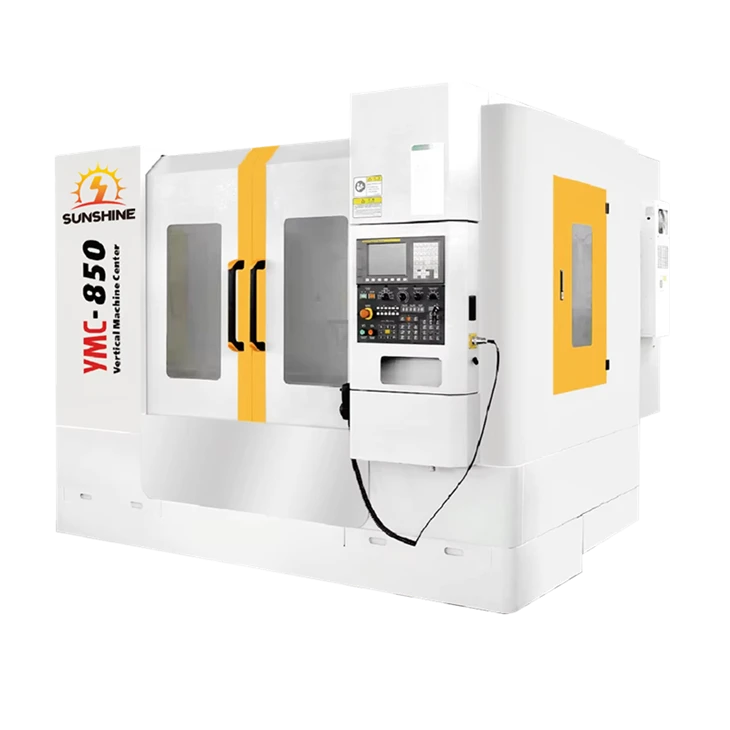

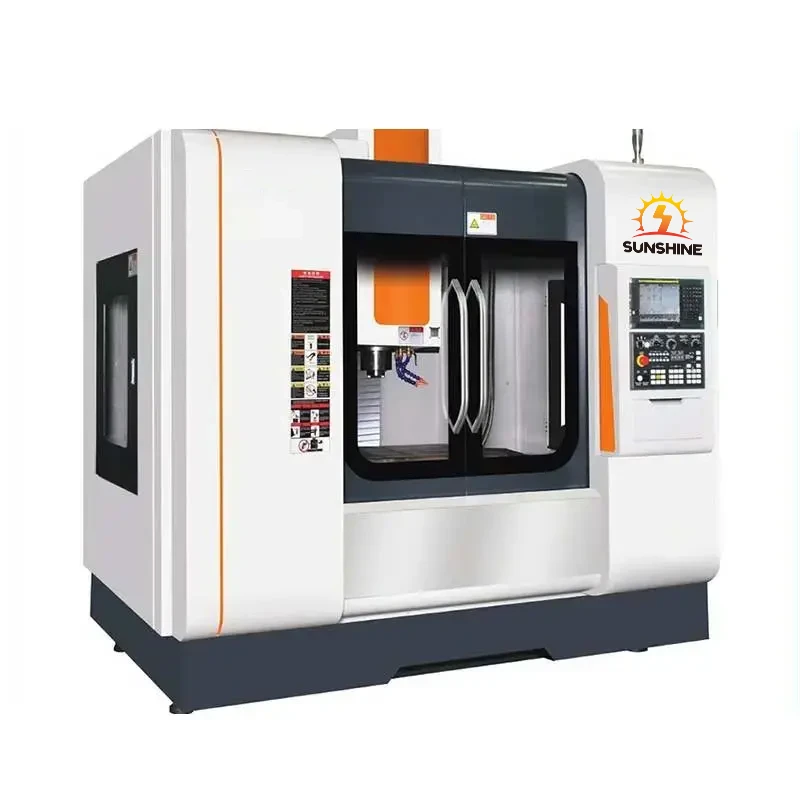

Ionad meaisínithe druileáil muilleoireacht meaisínithe CNC
Is uirlis meaisín CNC éifeachtach agus uathoibrithe é an t-ionad meaisínithe ar féidir leis feidhmeanna próiseála éagsúla a dhéanamh, mar shampla druileáil, muilleoireacht, grooving agus chamfering. Le forbairt na teicneolaíochta déantúsaíochta chun cinn, úsáidtear ionaid meaisínithe go forleathan i ndéantúsaíocht innealra, aeraspáis agus réimsí eile.
Ar an gcéad dul síos, tá feidhm druileála an ionaid meaisínithe an-chumhachtach. Is féidir leis giotán druileála éagsúla a roghnú le haghaidh druileála de réir riachtanais phróiseála éagsúla chun oibríochtaí próiseála ard-chruinneas agus éifeachtach a bhaint amach. Is féidir úsáid a bhaint as ionad meaisínithe le haghaidh druileála a sheachaint fadhbanna cosúil le caitheamh uirlisí, dífhoirmiúchán workpiece, agus castacht an phróisis, agus feabhas a chur ar éifeachtúlacht próiseála agus cáilíocht an táirge.
Ar an dara dul síos, tá feidhm muilleoireachta an ionaid meaisínithe an-mhaith freisin. Féadann sé baint ilghnéitheach a dhéanamh ag an am céanna chun éifeachtaí próiseála ard-éifeachtúlachta agus ardchruinneas a bhaint amach. Ní féidir le húsáid ionad meaisínithe le haghaidh muilleoireachta, ní hamháin éifeachtacht agus cruinneas a fheabhsú, ach freisin méid áirithe uathoibrithe próiseála a bhaint amach agus deacracht oibriúcháin agus déine saothair a laghdú.
Chomh maith le druileáil agus muilleoireacht, is féidir le hionaid meaisínithe grooving a dhéanamh freisin. Is féidir le húsáid ionad meaisínithe le haghaidh próiseála groove méid agus cruth próiseála cruinn a bhaint amach, ag seachaint earráidí agus deacrachtaí próisis in oibríochtaí láimhe. Ina theannta sin, is féidir le hionaid meaisínithe oibríochtaí meaisínithe casta a chur i bhfeidhm freisin trí ríomhchlárú uathoibríoch chun éifeachtúlacht agus cruinneas a fheabhsú.
Ar deireadh, tá chamfering freisin ina fheidhm thábhachtach de lárionad meaisínithe. Is féidir le chamfering feabhas a chur ar aeistéitic agus cáilíocht an workpiece, agus ag an am céanna feabhas a chur ar chaighdeán agus ar shaol seirbhíse an phíosa oibre. Is féidir le húsáid ionad meaisínithe le haghaidh chamfering torthaí próiseála éifeachtach, cruinn agus iontaofa a bhaint amach. Ina theannta sin, is féidir le feidhm chamfering an ionaid meaisínithe foirmeacha éagsúla chamfering a chomhlánú ag aon am amháin, feabhas a chur ar éifeachtúlacht táirgthe agus costais a laghdú.
Go ginearálta, is trealamh próiseála éifeachtach, beacht agus uathoibrithe é an t-ionad meaisínithe le raon leathan ionchais iarratais. Is féidir le feidhmeanna cosúil le druileáil, muilleoireacht, grooving agus chamfering freastal ar riachtanais phróiseála na dtionscal agus na réimsí éagsúla. Le dul chun cinn leanúnach na teicneolaíochta, tiocfaidh feidhmeanna agus raon feidhme feidhme na n-ionad meaisínithe níos mó agus níos fairsinge, ag tabhairt níos mó deiseanna nuálaíochta agus forbartha don tionscal déantúsaíochta.
| Sonraíochtaí | aonad | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Méid tábla 工作台尺寸 |
mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Tábla ualach uasta 工作台最大承重 |
KG | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Taisteal ais X/Y/Z X/Y/Z轴坐标行程 |
mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| An fad idir lár an fhearsaid agus an colún 主轴中心线至立柱正面导轨距离 |
mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| An fad idir aghaidh deiridh fhearsaid agus dromchla inoibrithe 主轴端面至工作台上平面距离 |
mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z Uas. luas beathaithe X/Y/Z最大进给速度 |
mm/nóim | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z Uas. Trasnú mear X/Y/Z最大快移速度 |
m/nóim | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| luas fearsaid 主轴转速 |
r/nóim | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| taper fearsaid 主轴锥孔 |
cineál | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Cumhacht mótair fhearsaid 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Cumhacht mótair servo ais X/Y/Z X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Nasc mótair X/Y/Z X/Y/Z电机连接方式 |
Díreach 直联 |
Díreach 直联 |
Díreach 直联 |
Díreach 直联 |
Díreach 直接 |
Díreach 直接 |
Díreach 直接 |
|
| X/Y/Z Cineál treoraithe X/Y/Z导轨类型 |
Iarnród líne 线轨 |
Iarnród líne 线轨 |
Iarnród líne 线轨 |
Iarnród líne 线轨 |
tríú líne 3线 |
Dhá líne agus líne chrua amháin 2线一硬 |
Dhá líne agus líne chrua amháin 2线一硬 |
|
| T sliotán 工作台T型槽 |
mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Déan cruinneas suímh arís 重复定位精度 |
mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Iris uirlisí 刀库形式 |
Cineál hata/cineál diosca 斗笠式/圆盘式 |
Cineál hata/cineál diosca 斗笠式/圆盘式 |
cineál diosca 圆盘式 |
cineál diosca 圆盘式 |
cineál diosca 圆盘式 |
cineál diosca 圆盘式 |
cineál diosca 圆盘式 |
|
| Cumas uirlisí 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Meáchan uirlis uasta 最大刀具重量 |
KG | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| uas. fad uirlis 最大刀具长度 |
mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Cumas leictreach 电气总容量 |
kVA | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Toise an mheaisín(LxWxH) 机床尺寸(长x宽x高) |
mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Glan. meáchan (thart ar) 机床重量(约) |
KG | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
